耐高溫防腐計算機屏蔽電纜

一、產品特點及用途

本產品適用于交流U0/U為300/500V電力、冶金、石化等行業具有耐高溫、耐腐蝕以及對防油酸堿等特殊要求場合以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。


二、產品執行標準

Q/HHTZH002.2

阻燃耐火性能試驗執行GB/T12666-2008標準


三、使用特性

1、交流額定電壓：U0/U  300/500V

2、最高工作溫度：聚全氟乙烯（F46）絕緣不超過200oC；可溶性聚四氟乙烯（PFA）不超過260℃；硅橡膠絕緣不超過180℃。

3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃。

4、電纜安裝敷設溫度：聚氯乙烯護套不低于0℃；氟塑料及硅橡膠護套不低于-25℃。

5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。


四、基本型號及名稱

1、氟塑料絕緣耐高溫防腐計算機電纜

（ZR192-）DJF46VP

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF46PV

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF46PVP

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46VRP

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46PVR

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46PVRP

F46（進口PFA）絕緣聚氯乙烯護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46VP1

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF46P1V

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF46P1VP1

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46VRP1

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P1VR

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P1VRP1

F46（進口PFA）絕緣聚氯乙烯護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46VP2

F46（進口PFA）絕緣聚氯乙烯護套銅帶總屏耐高溫防腐計算機電纜

（ZR192-）DJF46P2V

F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏耐高溫防腐計算機電纜

（ZR192-）DJF46P2VP2

F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46VRP2

F46（進口PFA）絕緣聚氯乙烯護套銅帶總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P2VR

F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P2VRP2

F46（進口PFA）絕緣聚氯乙烯護套銅帶分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46VP3

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶總屏耐高溫計算機電纜

（ZR192-）DJF46P3V

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏耐高溫計算機電纜

（ZR192-）DJF46P3VP3

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏加總屏耐高溫計算機電纜

（ZR192-）DJF46VRP3

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶總屏耐高溫計算機軟電纜

（ZR192-）DJF46P3VR

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏耐高溫計算機軟電纜

（ZR192-）DJF46P3VRP3

F46（進口PFA）絕緣聚氯乙烯護套鋁塑復合帶分屏加總屏耐高溫計算機軟電纜

（ZR192-）DJF46GP

F46（進口PFA）絕緣硅橡膠護套銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF46PG

F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF46GPG

F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46GRP

F46（進口PFA）絕緣硅橡膠護套銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46PGR

F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46GPR

F46（進口PFA）絕緣硅橡膠護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46GP1

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF46P1G

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF46P1GP1

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46GRP1

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P1GR

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46GP1R

F46（進口PFA）絕緣硅橡膠護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46GP2

F46（進口PFA）絕緣硅橡膠護套銅帶總屏耐高溫防腐計算機電纜

（ZR192-）DJF46P2G

F46（進口PFA）絕緣硅橡膠護套銅帶分屏耐高溫防腐計算機電纜

（ZR192-）DJF46P2GP2

F46（進口PFA）絕緣硅橡膠護套銅帶分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46GRP2

F46（進口PFA）絕緣硅橡膠護套銅帶總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P2GR

F46（進口PFA）絕緣硅橡膠護套銅帶分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P2GP2R

F46（進口PFA）絕緣硅橡膠護套銅帶分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46GP3

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶總屏耐高溫防腐計算機電纜

（ZR192-）DJF46P3G

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏耐高溫防腐計算機電纜

（ZR192-）DJF46P3GP3

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF46GRP3

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P3GR

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF46P3GP3R

F46（進口PFA）絕緣硅橡膠護套鋁塑復合帶分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-1

F46（進口PFA）絕緣和護套銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-2

F46（進口PFA）絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-3

F46（進口PFA）絕緣和護套銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-1R

F46（進口PFA）絕緣和護套銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-2R

F46（進口PFA）絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-3R

F46（進口PFA）絕緣和護套銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-1

F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-2

F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-3

F46（進口PFA）絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P1-1R

F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-2R

F46（進口PFA）絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P1-3R

F46（進口PFA）絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P2-1

F46（進口PFA）絕緣和護套銅帶分屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P2-2

F46（進口PFA）絕緣和護套銅帶分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P2-3

F46（進口PFA）絕緣和護套銅帶總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P2-1R

F46（進口PFA）絕緣和護套銅帶分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P2-2R

F46（進口PFA）絕緣和護套銅帶分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P2-3R

F46（進口PFA）絕緣和護套銅帶總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P3-1

F46（進口PFA）絕緣和護套鋁塑復合帶分屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P3-2

F46（進口PFA）絕緣和護套鋁塑復合帶分屏加總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P3-3

F46（進口PFA）絕緣和護套鋁塑復合帶總屏耐高溫防腐計算機電纜

（ZR192-）DJF4F46P3-1R

F46（進口PFA）絕緣和護套鋁塑復合帶分屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P3-2R

F46（進口PFA）絕緣和護套鋁塑復合帶分屏加總屏耐高溫防腐計算機軟電纜

（ZR192-）DJF4F46P3-3R

F46（進口PFA）絕緣和護套鋁塑復合帶總屏耐高溫防腐計算機軟電纜


2、硅橡膠絕緣耐高溫計算機電纜

DJGGP

硅橡膠絕緣和護套銅絲編織總屏耐高溫防腐計算機電纜

DJGPG

硅橡膠絕緣和護套銅絲編織分屏耐高溫防腐計算機電纜

DJGPGP

硅橡膠絕緣和護套銅絲編織分屏加總屏耐高溫防腐計算機電纜

DJGGP1

硅橡膠絕緣和護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜

DJGP1G

硅橡膠絕緣和護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜

DJGP1GP1

硅橡膠絕緣和護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜

DJGGP2

硅橡膠絕緣和護套銅帶編織總屏耐高溫防腐計算機電纜

DJGP2G

硅橡膠絕緣和護套銅帶編織分屏耐高溫防腐計算機電纜

DJGP2GP2

硅橡膠絕緣和護套銅帶編織分屏加總屏耐高溫防腐計算機電纜

DJGGP3

硅橡膠絕緣和護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜

DJGP3G

硅橡膠絕緣和護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜

DJGP3GP3

硅橡膠絕緣和護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜

DJGVFP

硅橡膠絕緣丁腈護套銅絲編織總屏耐高溫防腐計算機電纜

DJGPVF

硅橡膠絕緣丁腈護套銅絲編織分屏耐高溫防腐計算機電纜

DJGPVFP

硅橡膠絕緣丁腈護套銅絲編織分屏加總屏耐高溫防腐計算機電纜

DJGP1VFP1

硅橡膠絕緣丁腈護套鍍錫銅絲編織總屏耐高溫防腐計算機電纜

DJGP1VF

硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏耐高溫防腐計算機電纜

DJGP1VFP1

硅橡膠絕緣丁腈護套鍍錫銅絲編織分屏加總屏耐高溫防腐計算機電纜

DJGP2VFP2

硅橡膠絕緣丁腈護套銅帶編織總屏耐高溫防腐計算機電纜

DJGP2VF

硅橡膠絕緣丁腈護套銅帶編織分屏耐高溫防腐計算機電纜

DJGP2VFP2

硅橡膠絕緣丁腈護套銅帶編織分屏加總屏耐高溫防腐計算機電纜

DJGP3VFP3

硅橡膠絕緣丁腈護套鋁塑復合帶編織總屏耐高溫防腐計算機電纜

DJGP3VF

硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏耐高溫防腐計算機電纜

DJGP3VFP3

硅橡膠絕緣丁腈護套鋁塑復合帶編織分屏加總屏耐高溫防腐計算機電纜


五、代號名稱和含義

項目

代號

說明

阻燃特性

ZR

分A、B、C級阻燃

系列代號

DJ

計算機屏蔽電纜（包括DCS電纜）

絕緣材料

F（F46）

聚全氟乙丙烯（ZR192為進口PFA材料）



G

硅橡膠

護套材料

F（F46）

聚全氟乙丙烯（ZR192為進口PFA材料）



V

聚氯乙烯PVC



VD

低煙低鹵阻燃聚氟乙烯



VF

丁腈



G

硅橡膠

屏蔽材料

P

銅絲編織屏蔽



P1

鍍錫銅絲屏蔽



P2

銅塑復合帶繞包分屏或銅帶繞包總屏



P3

鋁塑繞包屏蔽

屏蔽形式

-1

分屏



-2

分屏加總屏



-3

總屏

鎧裝材料

22

鋼帶鎧裝聚氯乙烯護套



32

鋼絲鎧裝聚氯乙烯護套

導體結構

A

單股導體



B

7股絞合導體



R

多股絞合導體


六、主要技術指標：

性能項目

單位

技術指標

絕緣電阻(20℃)

MΩ·km

500(硅橡膠絕緣不低于100)

工作電容

pF/m

≤90

對絞組之間電容不平衡

pF/m

≤1

試驗電壓

/

2000V/1min

阻燃特性

符合GB/T19666-2005要求，A或B類

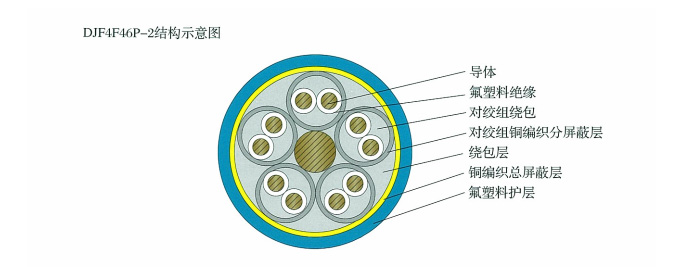

產品結構示意圖
